一、技術背景
提升系統在礦山生產活動中至關重要，主要涉及到人員、輔料、礦產資料的輸送，提升系統如不能正常運轉，整個礦井將癱瘓；因此必須確保提升機安全運行。
2020年6月25日德州市齊河縣突發強對流天氣伴隨大暴雨，引起趙官煤礦和邱集煤礦發生雙回路停電，造成礦井提升工作停運，導致趙官煤礦井下滯留人員249名，邱集煤礦井下滯留人員96名。此次事件更加突出提升應急救援工作的緊迫性！給整個礦山行業敲醒警鐘，必須健全完善煤礦突發性事件專項應急預案。
副井提升機是人員上、下井的咽喉要道，在井下出現異常狀況時，更是幫助職工脫離險情的重要生命通道。在提升機因重故障或停電長時間無法恢復正常運行時，特別是提升容器因故停在井筒中間的情況下，通常被困人員都是離開罐籠，通過井筒壁的扶梯升井或者就近抵達工作水平面；將對急需升井或困在井筒中的職工帶來較大的心理壓力和一定的生命威脅，危險系數較大。
為實現提升機因故停運狀況下的應急提運和人員升井，中礦恒揚公司研發出新型重力下放裝置。
二、參照的規范和標準
《礦用提升機和礦用提升絞車 液壓站 技術條件》
三、系統原理

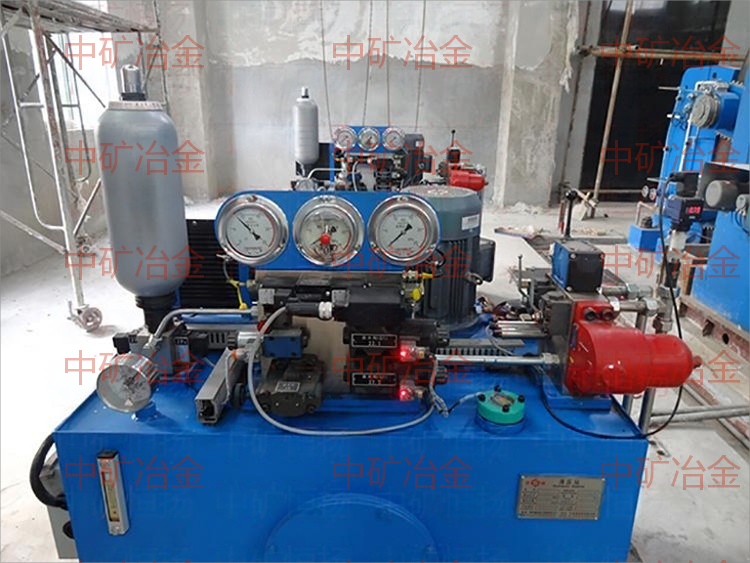

通過單側罐籠的配重，有意造成兩碼罐籠的不平衡，在重力的作用下，實現兩碼罐籠自行升降，為了確保罐籠在重力作用下的平穩運行，必須配置重力下放制動裝置。該裝置動力源來自獨立的發電設備，該電源輸入動力給液壓站，由獨立液壓站控制提升機液壓制動系統，實現對提升機速度的平穩控制。液壓站是由現場操作人員依據速度表通過制動手柄實現制動力平衡，通過調節松閘壓力控制提升機的速度，確保罐籠在重力下放模式下，能夠平穩的升降運行，實現應急提升，同時確保罐籠內人員的升降安全。
四、重力下放應急系統方法
中礦恒揚公司研發的重力下放系統，是利用罐籠兩側的不平衡力，實現罐籠的運行，通過操控制動閘閘控手柄，人為控制制動力方式，來實現罐籠的速度控制。將罐籠上升井口或下降到井底，大大地提高了解救被困人員的安全性、可靠性。
1、使用應急閘控裝置，在制動系統無法正常工作時，本裝置能夠充壓將盤型閘打開，借助兩罐籠的重力差實現重側下放。
2、利用主軸側加設的編碼器反饋的速度信號，調節充壓開閘程度，從而控制重側下放的速度，確保運行平穩。
3、將配備的可調重量配重，準確地加設在上口空罐中，形成重力差，將下口人員應急提升至地面。
4、配備汽油發電機和不間斷電源組，獨立的液壓控制系統，為應急工作提供充足的電源和動力。
五、重力下放應急系統特征
1、直接將副井提升系統拓展為如下三種模式：工作制動模式、安全制動模式、重力下放模式；提高了系統應急能力。
2、可視化操作，在罐籠各平臺處都安裝高清數字?jǐn)z像儀，并將視頻界面?zhèn)鬏斨两g車房，確保操作人員在可視范圍下，進行重力下放裝置的控制。
3、配重精確化，如何能夠確保兩碼罐籠在重力差的情況下運行，前提是必須要有精確的配重，因此本系統設置精確的計重設備，確保配重的精確計量。
4、保護多樣性，重力下放模式屬于應急提升，涉及重大安全，必須將系統保護設置周密，增加多種傳感單元，確保提升運行中各項數據的可靠性。
5、系統完整性，由中礦恒揚公司設計的重力下放應急系統，設置了獨立動力源、控制輸入輸出單元、人機對話、緊急制動、精確定位等環節，確保重力下放系統的完整性、可靠性。
六、項目意義
該項目屬于礦山提升領域應急救援設備范疇，健全完善突發性事件專項應急預案。重力下放應急系統在現場易操作、推廣性強、應急提運效果好的特點，項目應用并推廣后，在副井因故障和停電長時間無法投運時，可將罐籠內或下口人員應急提升至地面，保障職工生命安全，最大限度降低事故影響，大大地提高了副井應急提升安全系數；提高了現場工作人員的管理水平，為行業內提升系統樹立新的標桿及標準。
