定量斗式主井箕斗裝載設備、老虎口式主井箕斗裝載設備。 兩種淘汰落后設備的最佳替代產品
一、技術背景
1、根據相關規定：“箕斗提升必須采用定重裝載”。該條規定決定了該項技術在法律層面具有強制性，也是我們產品的出處及重大意義。
2、在箕斗提升的過程中，容易出現超載、欠載兩種情況，嚴重超載箕斗墜落至井底，該種事故在全國范圍內發生很普遍，對礦井造成最大損失；欠載嚴重影響了提升效率，對礦山生產來說是經濟上重大損失。基于以上兩種情況強制規定：“箕斗提升必須采用定重裝載”。
按照我們行業內的說法：安全規程的每條強制規定都是重大事故催生的，也都是血和淚的教訓總結。
二、行業發展
我國礦山立井箕斗裝載系統的技術發展主要經歷了三個階段：
第1代：在1970年以前，箕斗裝載大都采用老虎口定容式，該項技術由前蘇聯引進，在裝料過程中，依靠箕斗自重下壓開啟滑動架使老虎口進入箕斗，料直接從料倉經溜料槽進入箕斗，裝載到限定的高度后箕斗提升，依靠重錘的重力拉回滑動架使得老虎口回轉，從而截止料流。這種老虎口式主井箕斗裝載設備，屬于禁止淘汰類型設備。規定：生產經營單位不得使用淘汰的危及生產安全的技術裝備。
第2代：在1970年后到2010年，規定“箕斗提升必須采用定重裝載”。國內先后多家研究機構對該項技術進行了深入研究，最終定量斗式主井箕斗裝載技術脫穎而出，它采取的原理為實物校驗型，屬于靜態計量，最大的弊端在于裝載工藝過程繁瑣，屬于“笨漢型”技術應用。國家安監總局2017年淘汰落后設備目錄（第二批）第1條 淘汰定量斗式主井箕斗裝載設備，將其定性為禁止使用類設備。規定：生產經營單位不得使用淘汰的危及生產安全的技術裝備。
第3代：2000年至今采用給料機式主井箕斗定重裝載自動化技術，它屬于動態計量，在輸送原料的過程中完成了定重裝載，工藝技術做到最優化設計，該產品可以完全取代老虎口式主井箕斗裝載設備及定量斗式主井箕斗裝載設備，引領主井箕斗定重裝載技術進入第三代水平，達到國際領先。
三、技術優勢
1、設備所需空間小，不需要定量斗硐室，破井壁面積小，改造的過程中不需要土建工程。
2、 裝載工藝簡單，只需1臺定重給料機+1臺分料器；簡化了定量斗式的2臺給料機、2臺皮帶機、2臺定量斗、液壓站、裝載油缸、裝載閘門等設備；復雜問題簡單化，做到最優化設計。
3、完全取代定量斗，設備總體框架可用20年或更長，避免定量斗的周期更換；節省資金，縮短大修時間。
4、避免“二次投資”，如箕斗再次擴容只需提高定重給料機的裝載流量即可實現；而不需要改造定量斗，擴建硐室，延伸井筒等。
5、裝載效率高，尤其遇到粘料情況。通過變頻調速裝置對定重給料機裝載流量進行控制，流量區間預設：3600t/h～7200t/h，即：1t/s ～2t/s.（最佳狀態：裝載時間與卸載時間相等）
6、維護成本低，采用給料機式主井箕斗定重裝載需要維護的設備是2臺，而定量斗式是9臺，控制點少，故障率低，維修量小。

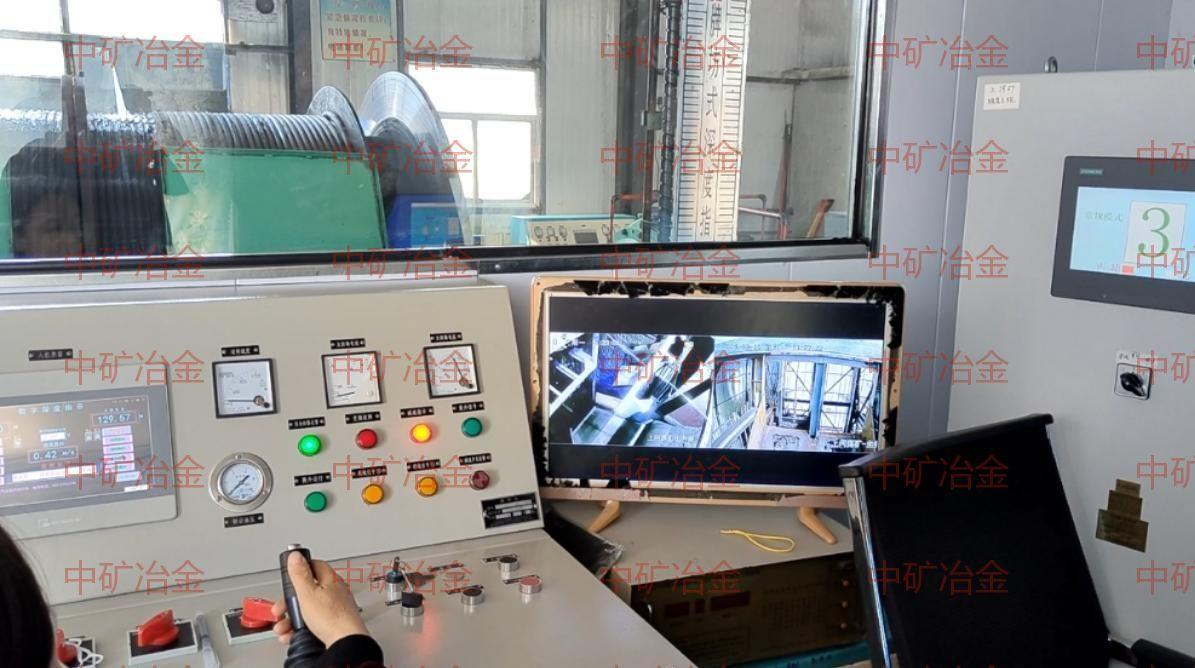

7、實現遠程控制：通過井底與井上PLC的對接，實現遠程控制 ；即主井底裝載設備所有運行操作均可以在絞車房內操作完成。
8、做到無人值守：通過專業的視頻布置，對主井底、主井口、卸載口實時監控，并將圖像上傳至絞車房，配合遠程控制，實現“無人值守”。

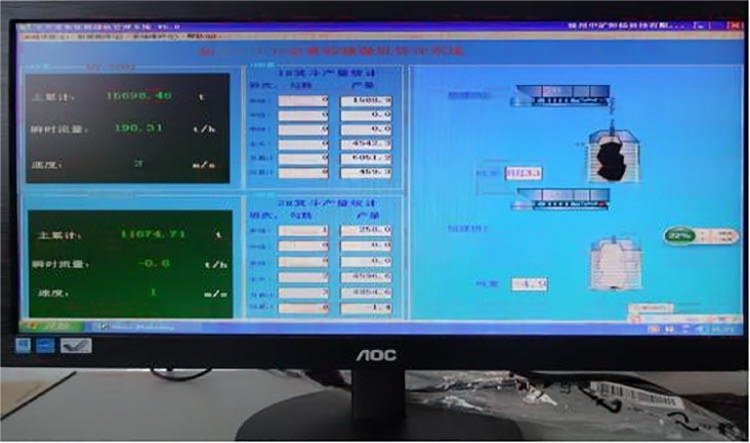

9、噸位靈活調整：在絞車房工控機內安裝vb軟件 ，操作者可以隨時遠程調整箕斗額定裝載噸位，可根據物料情況任意設定。
10、節省資金，縮短工期。 新井建設參照已使用的成功案例，資金節省規模900萬元（減少定量斗硐室、井筒延伸工程，設備購置費用、安裝費用降低等）；工期縮短時間3個月左右。
11、減小沖擊力，由于省略了定量斗，在箕斗裝載過程中原料垂直落差減小，對箕斗的沖擊力也減小，從而減少原料裝載對箕斗造成的沖刷與磨損；延長箕斗使用壽命。
四、資質優勢
1、擁有全國獨一無二的《礦用產品安全標志證書》，【安標證書編號：MFE120004】國家安監總局規定所有煤礦井下涉及安全的裝備，必須擁有該證書方可投入井下運行使用，無證者絕不可銷售及使用。
2、國家安全生產監督總局頒發的安全科技成果獎：AQJ-5-3-87
3、國家安監總局淘汰落后安全技術工藝、設備目錄（2016年）第7條淘汰老虎口式主井箕斗裝載設備，將其定性為禁止使用類設備；我們給料機式主井箕斗定重裝載自動化系統是其最佳替代產品。
4、國家安監總局2017年淘汰落后設備目錄（第二批）第1條 淘汰定量斗式主井箕斗裝載設備，將其定性為禁止使用類設備；我們給料機式主井箕斗定重裝載自動化系統是其最佳替代產品。
5、該系列產品我們擁有四項國家專利：
（1）ZL200820042090.0
（2）ZL200720038476.X
（3）ZL201420467801.4
（4）ZL201620385709.2
6、科學技術成果鑒定證書：皖科鑒字[2010]第274號
7、2012.4獲中國平煤神馬能源化工集團2011年度科學技術成果獎，
編號：2011-2-21-R07
8、2012.12獲淮北礦業（集團）有限公司 2012年度科學技術成果獎，
編號：AQJ-5-3-87
9、產品體系配套，我們在立井提升領域共有12種類產品，具備大包條件，一站式服務。
10、擁有國內所有使用的成功案例。
以上證書原件詳見公司網站【榮譽證書】
五、項目展示

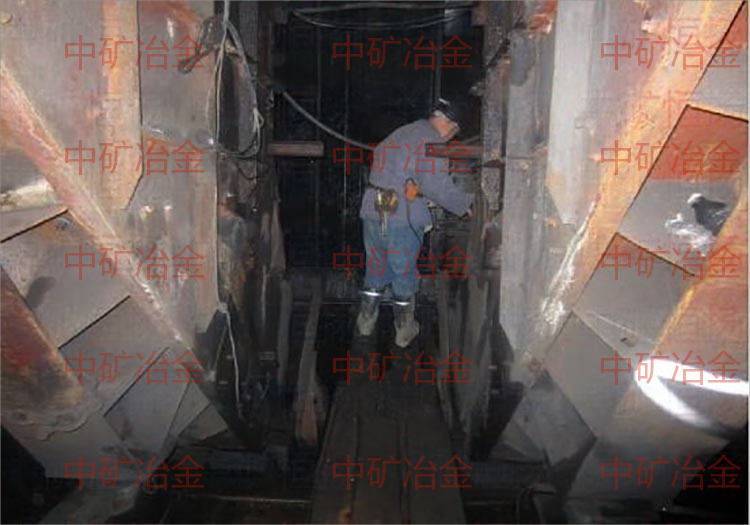

山能新汶礦業集團鄂莊煤礦
定量斗式改造為給煤機式定重裝載實例

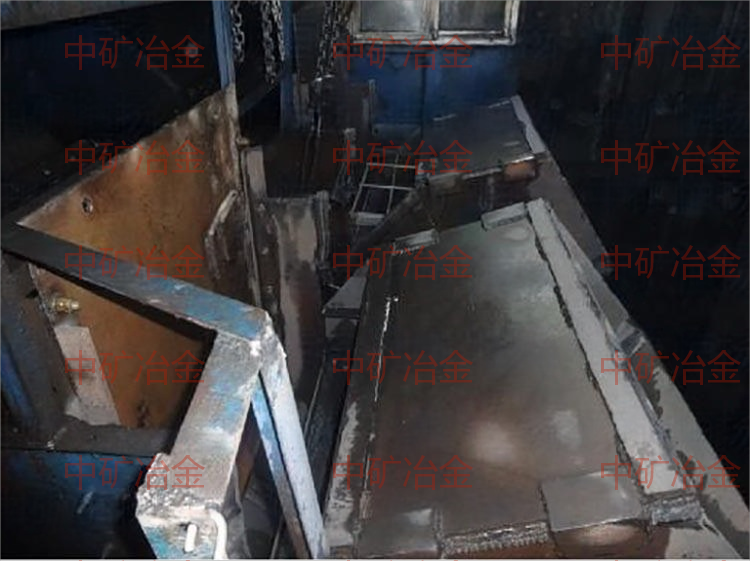

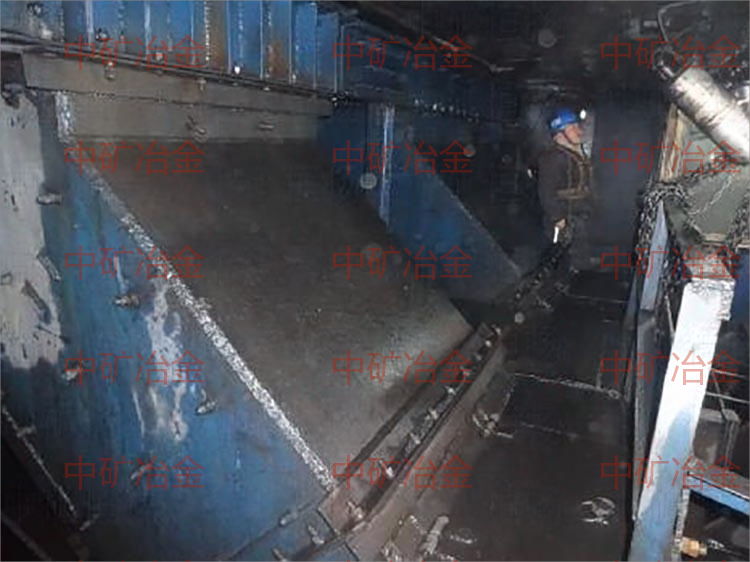

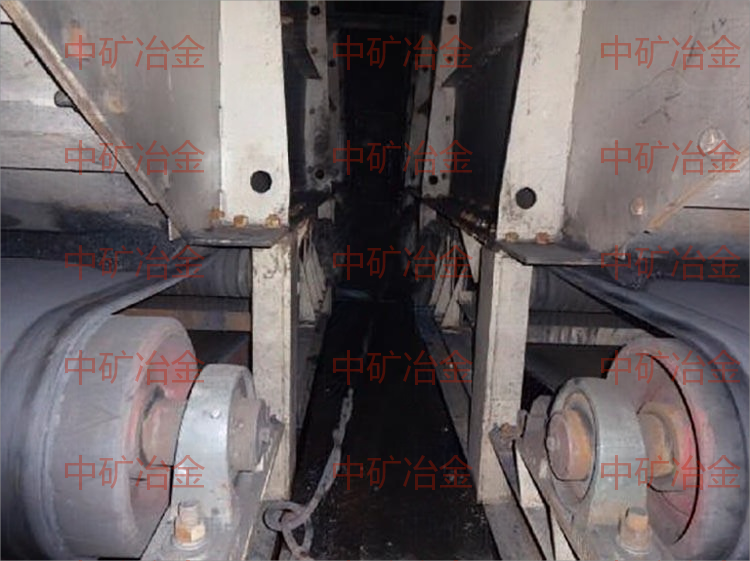

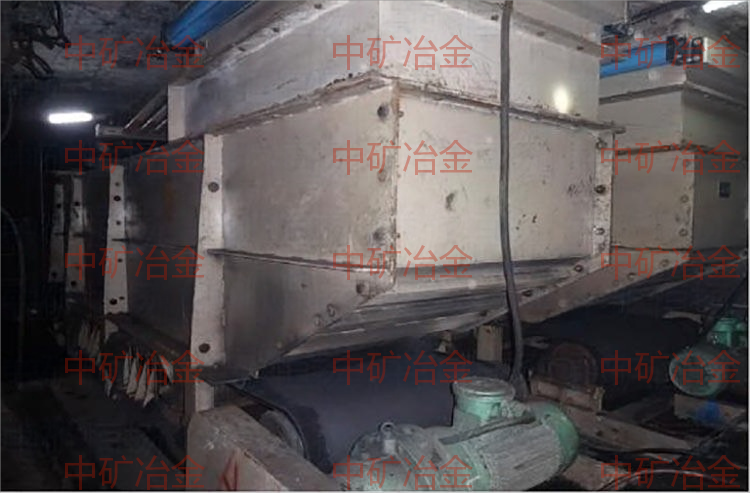

改造后現場照片

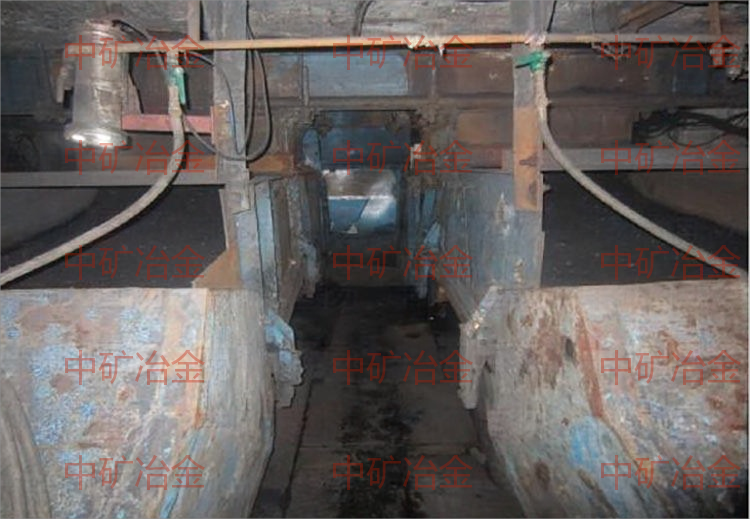

冀中能源集團邢臺煤礦
老虎口定容式改造為給煤機式定重裝載實例

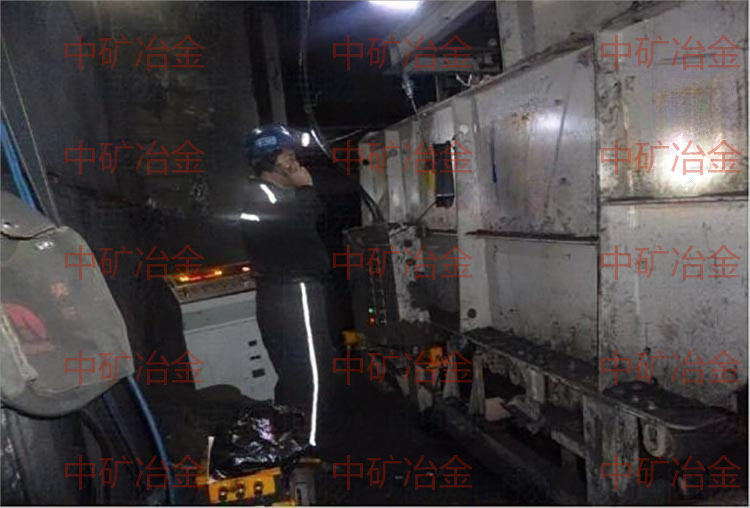

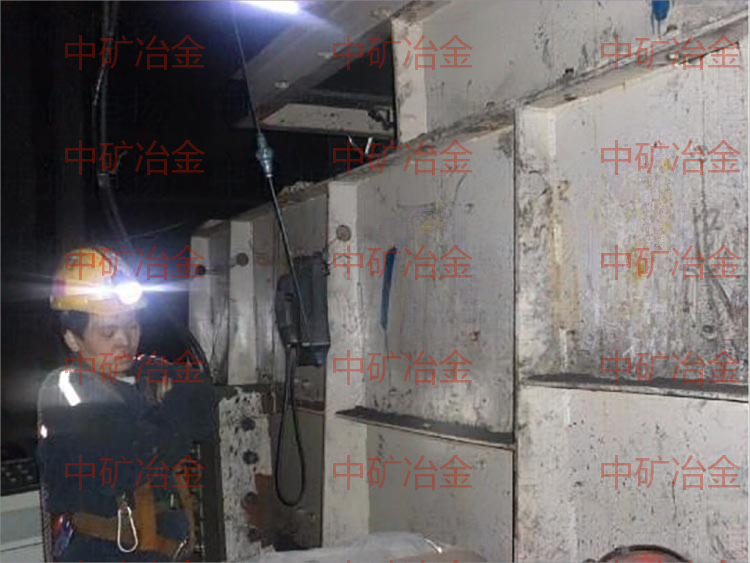

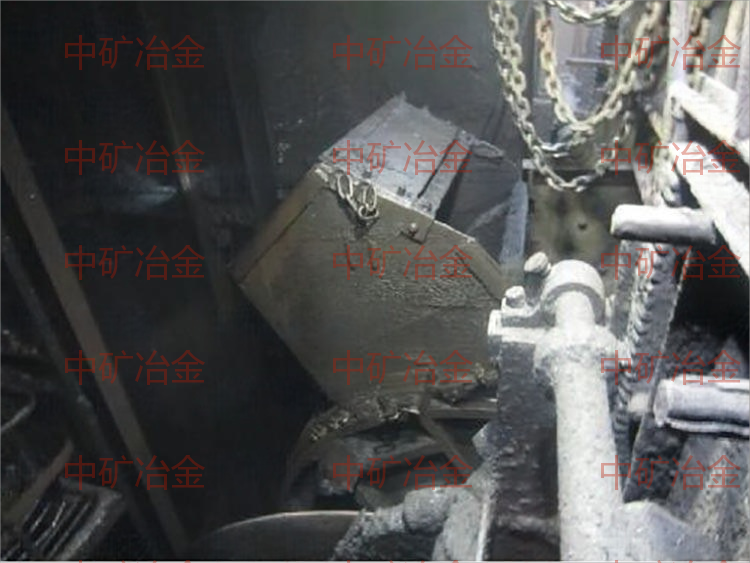

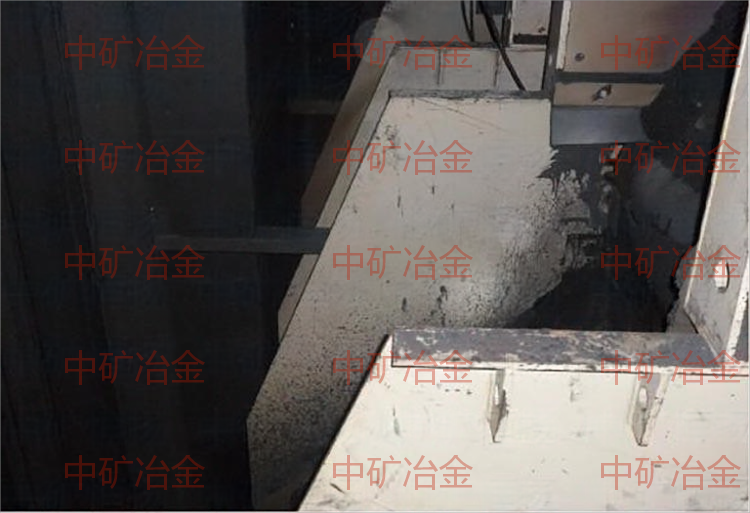

改造后現場照片
