一、技術背景
1、2021年7月國家能源局煤炭司頒發 《智能化煤礦驗收管理辦法》規定：立井提升系統必須具有精確定量裝載功能，具有防重裝（二次裝載）、過裝保護。
2、國家安監總局《淘汰落后安全技術工藝、設備目錄（第二批）》（2017年）第1條：淘汰定量斗式主井箕斗裝載設備，替代產品為給煤機式主井箕斗定重裝載自動化系統。
3、罐籠和箕斗的最大提升載荷和最大提升載荷差應當在井口公布，嚴禁超載和超最大載荷差運行。
4、箕斗提升必須采用定重裝載。
二、世界級難題
主井提升過程中“二次裝載”現象是世界性難題，行業內通病，每次學術研討會時都避重就輕，沒有實質性進展。所謂“二次裝載”就是箕斗沒有卸載完畢，進入下一次循環裝載。這種情況下就會出現嚴重超載現象，給主井提升帶來災難性后果，對提升絞車損壞也很嚴重，破壞性極強。
三、實際案例（本舉例僅用于學術討論）
2016年3月23日10：17左右， 城郊煤礦主井B箕斗開始上提，至-502.9m時，主井新系統變頻柜出現過流保護，提升機停止運行。現場提升機司機、電工立即倒換至ABB老系統運行，絞車司機以0.5m/s的速度手動提升，上位機顯示力矩過大，約600KN.m，為防止老系統變頻柜電流、功率單元過熱而出現跳車現象，每提升5分鐘等待1分鐘確保功率單元不會出現過熱情況。提升至卸載位置后，先后卸載了大約6分鐘，方才把箕斗中煤卸空。具體原因：當B箕斗上提至卸載位置，由于煤濕黏，箕斗內并未卸空，B箕斗下行到位后，主井裝載定量斗向B箕斗繼續裝煤19.84t后，導致B箕斗發生“二次裝載”現象，這是造成本次事故直接原因。
四、二次裝載防護原理
箕斗卸載完畢后準備出發前，人工智能軟件進行深度計算比對，根據稱重積算器所輸入的稱重載荷，能夠立即確認箕斗內原煤是否卸載完畢，沒有卸載完畢的情況下，箕斗此時的載荷是大于空載的箕斗重量，遇到此種情況提升機不得繼續運行；必須處理并確認后方可啟動提升絞車運行，成功避免了箕斗在主井底裝載過程中出現“二次裝載”的現象。
五、解決箕斗“二次裝載”前提條件
解決箕斗“二次裝載”這一世界難題，實現二次裝載智能補償，必須有兩個前提條件：
1、必須能夠?qū)崟r(shí)監測箕斗卸載后的重量，及時發現箕斗內是否有原料粘連；
2、必須淘汰定量斗，因?yàn)槎慷肥穷A(yù)裝箕斗額定噸位的原料，不具備智能裝載，無法實現智能補償功能。
六、智能補償系統路徑
當載荷監測裝置發現箕斗未能卸載完畢時，載荷監測系統能夠準確測量出箕斗余料的準確噸位，通過二次裝載人工智能補償軟件，及時通知定重給料機式智能裝載系統，根據箕斗已有噸位，進行噸位差智能補償。從而確保避免在未知狀態下二次裝載所造成的超載現象發生，確保提升系統安全、有效運行。
七、二次裝載智能補償系統組成
1、提升載荷智能監測裝置，用來監測箕斗實時載荷；
2、定重給料機式箕斗智能裝載系統，可以根據箕斗內情況，隨時調整裝載噸位；
3、二次裝載智能補償軟件，這是核心技術，用于載荷智能監測裝置與箕斗智能裝載系統的通訊。
八、二次裝載智能補償重大意義
1、當載荷智能監測裝置發現箕斗未能卸載完畢時，該系統準確測量出箕斗余料的準確噸位，二次裝載智能補償軟件，及時通知定重給料機式智能裝載系統，根據箕斗已有噸位，進行噸位差智能補償，不需要人工到井口對箕斗余料進行清理，節省檢修時間。
2、成功避免在未知狀態下，定量斗進行二次裝載所造成的嚴重超載現象發生，確保提升系統安全、有效運行。該項技術填補國際空白，技術上處于國際領先水平。在礦山行業內率先樹立起標桿，徹底解決箕斗“二次裝載”這一世界難題。
3、促進礦山立井提升智能化水平，提高礦井運行安全系數，在行業內樹立標桿，促進冶金工業技術進步，智能化無人。

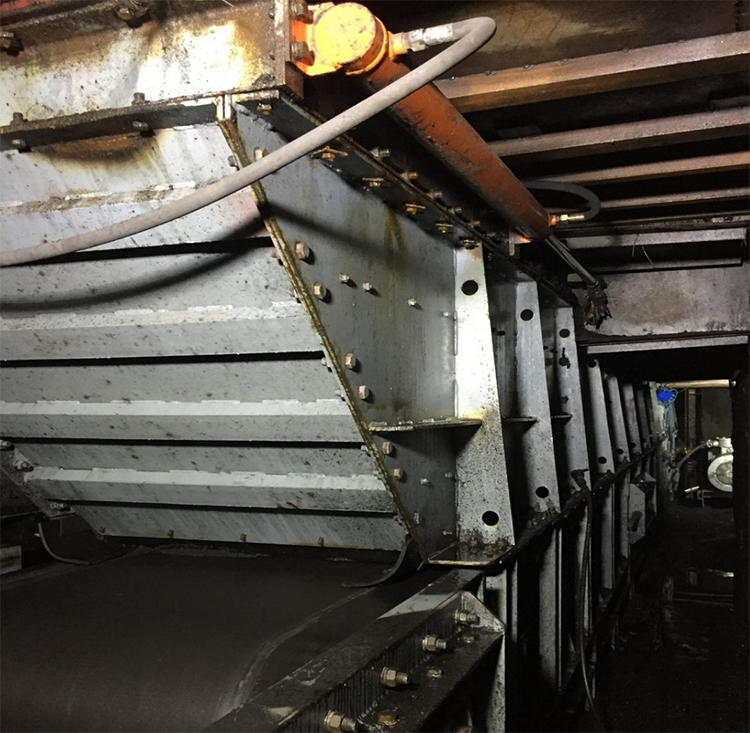

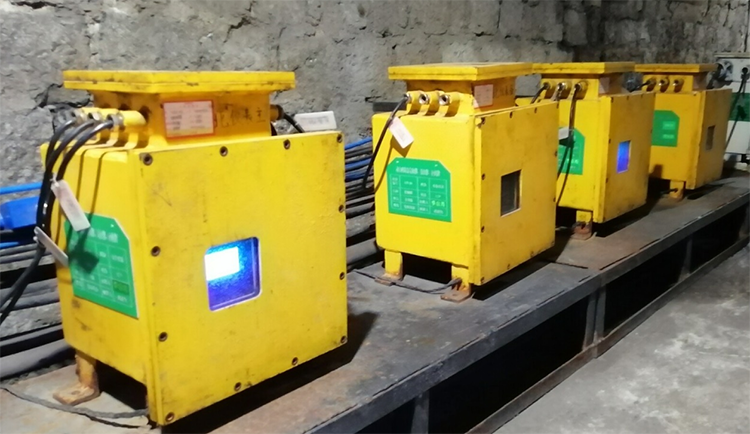

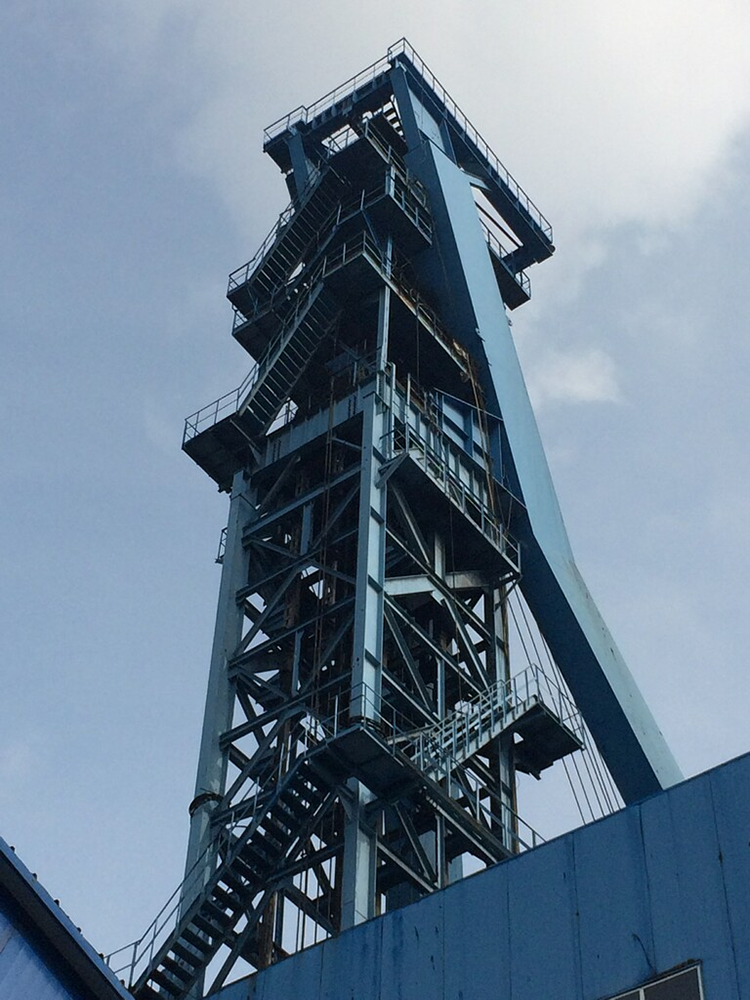

九、現場照片
