1. 用途
HK型主副井提升繩用卡繩器裝置，是徐州中礦冶金公司新近推出的具有國內領先水平的專利產品，該產品主要用于礦井提升鋼絲繩、罐道鋼絲繩、提升容器、懸掛裝置等在換繩、竄繩、維修時需要固定鋼絲繩的場合。
2. 主要結構及技術參數
HK型主提升繩便攜式卡繩器裝置，采用楔塊和平面軸承結構，形成滾動摩擦楔形自鎖機構，具有單向自鎖反向方便解脫的功能。其主要特點：
2.1 被卡住的鋼絲繩與楔塊不產生相對滑動，反向受力鋼絲繩能方便地解脫。
2.2 采用銷軸鉸鏈結構，裝卡速度快，只需數分鐘即可完成卡繩。
2.3 結構簡單、重量輕、安全可靠、使用維護方便。
2.4 滾柱采用專用軸承鋼，高強耐磨；滾動?xùn)偶懿捎命S銅材質，耐腐蝕性強；整體滾動靈活，安全可靠。

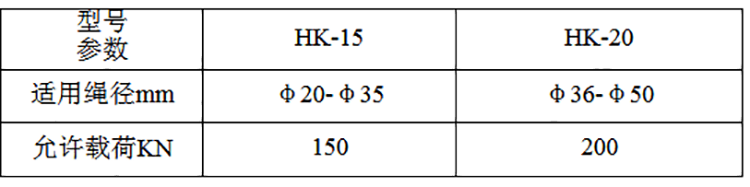

主要技術參數

3. 使用方法
3.1 將自鎖繩卡放在承載梁上，提起楔塊，插上銷子。
3.2 撥出一側銷軸，打開自鎖繩卡，將被卡鋼絲繩放在卡繩位置。
3.3 合上自鎖繩卡、插上銷軸。
3.4 撥出楔塊銷子，使楔塊圓弧面接觸鋼絲繩。
3.5 使用完畢后，反向提升鋼絲繩，使楔塊解脫，卸下自鎖繩卡。
4. 注意事項
4.1 使用前必須檢查楔塊、平面軸承、銷軸等轉動、移動部件動作是否靈活。
4.2 使用時自鎖繩卡必須放在承載梁上，承載梁必須可靠、穩固。
4.4 使用時一定要注意不要使銷軸等零件墜落。
4.5 使用完畢后必須妥善保管，擦凈、涂油、防止生銹。
5. 出廠檢驗
5.1 制作專用液壓卡繩器檢驗裝置，并設有壓力表，做到數字化檢驗。
5.2 不允許采用抽檢方式，必須做到一對一檢驗，詳細記錄檢驗結果，檢驗人員備案制，實行“誰檢驗誰負責”制度。
5.3 在檢驗的過程中，要求每臺卡繩器最大允許載荷必須達到額定載荷的120%，達不到此標準的全部視為不合格產品。
5.4 在日常檢驗的過程中，要對液壓式檢驗裝置進行認真維護保養，壓力表每年都要到專業質檢部門進行校核。

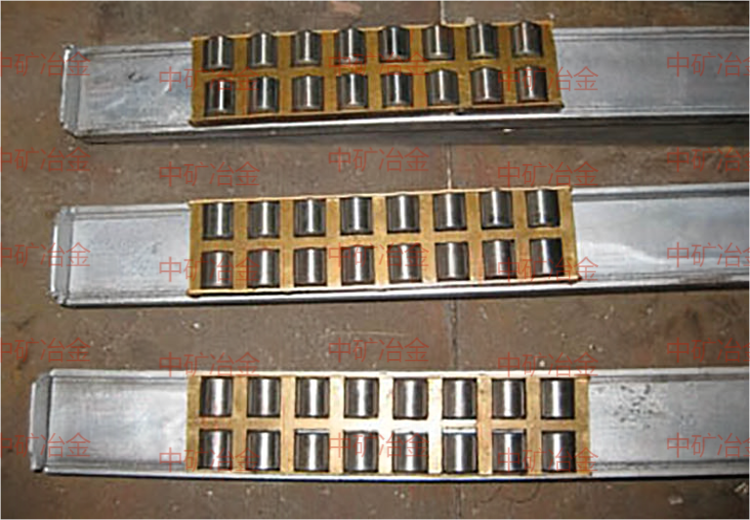

實物照片







出廠檢驗
