1、噴槍站

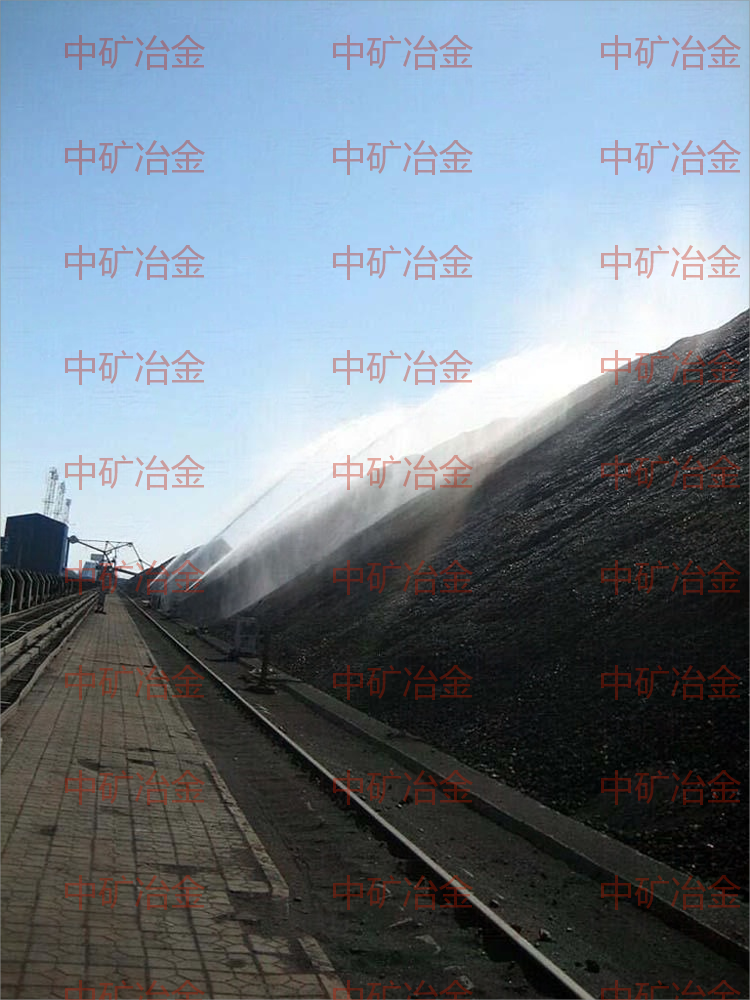

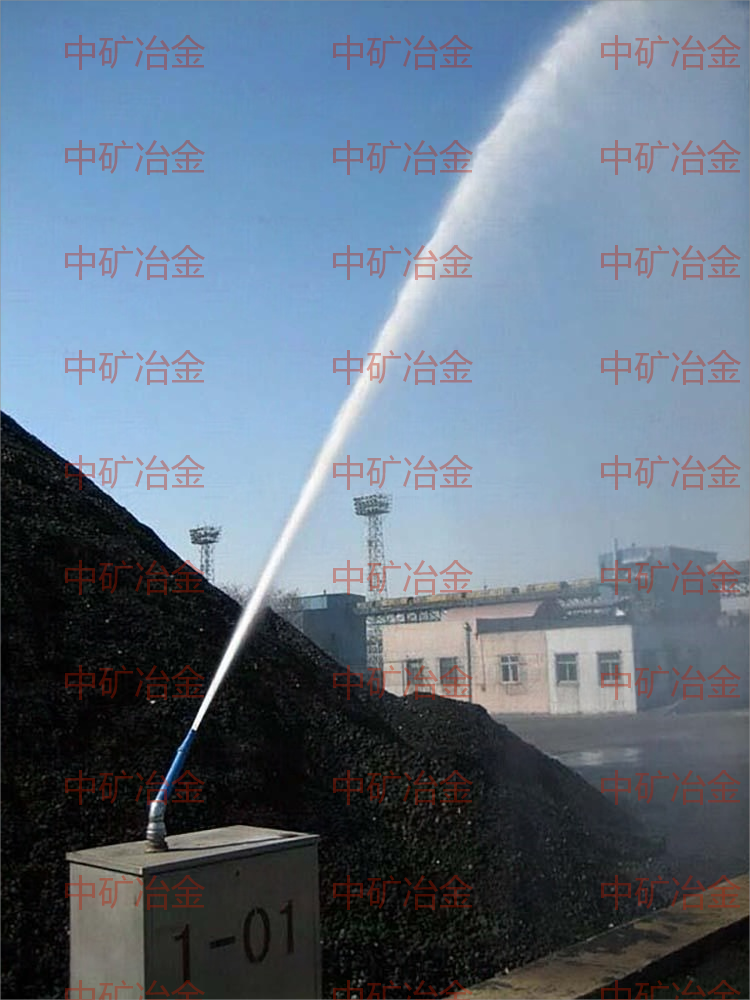

本著工作可靠、系統穩定、投資節省的原則進行設計，灑水噴槍站若干個，每次同時開2個噴槍噴水，每個噴槍的噴水量39立方米/小時，噴槍口徑為17.6毫米，工作壓力為0.8-1.0Mpa,仰角32度，噴槍相鄰距離為24-34米，水平射程30-35米，射高11米，水平擺動角度154度,裝機容量為200W。
2、水泵

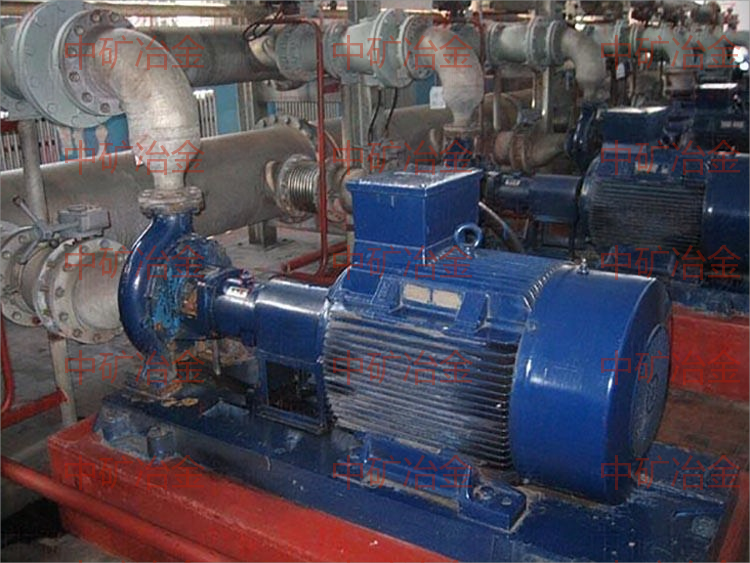

型號：DA1125X6 ，流量為108立方米/小時、揚程120米，共2臺，一用一備。
3、管網
鋼管為φ108×4無縫管600米，φ60×5無縫管30米；管網中設3個閥門，沖洗管道用，口徑為DN100
4、控制系統構成

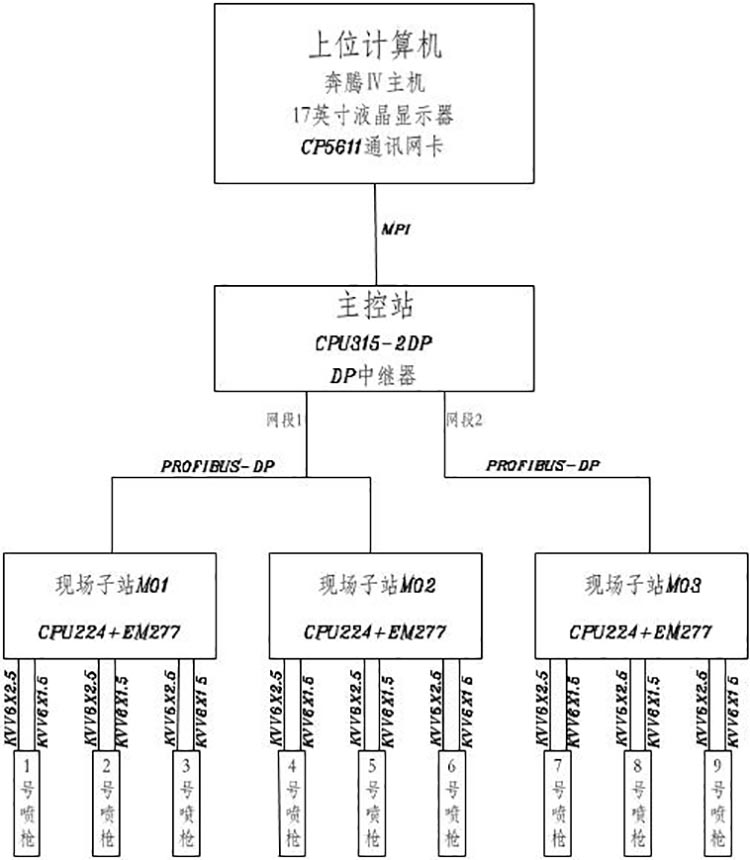

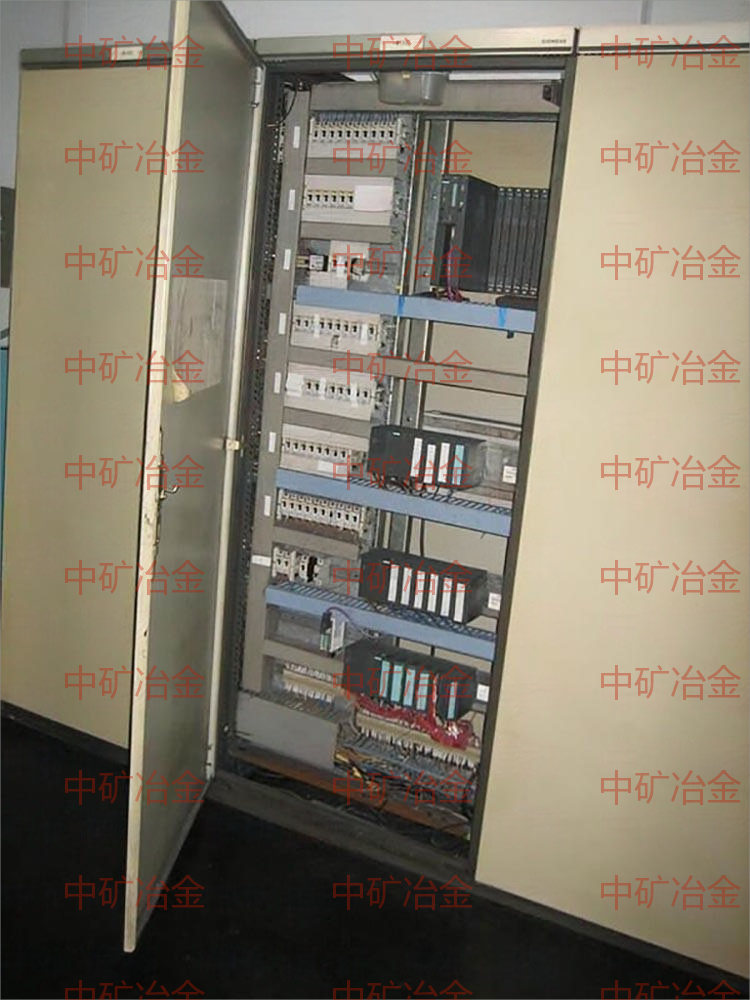

灑水噴槍控制系統由一臺上位計算機，一臺負責控制及通訊的PLC主站，3個遠程子站所組成。上位機及主站放在控制室內，3個遠程子站布置在灑水噴槍沿線上，控制布置在貯料場的9臺灑水噴槍。
5、控制系統描述

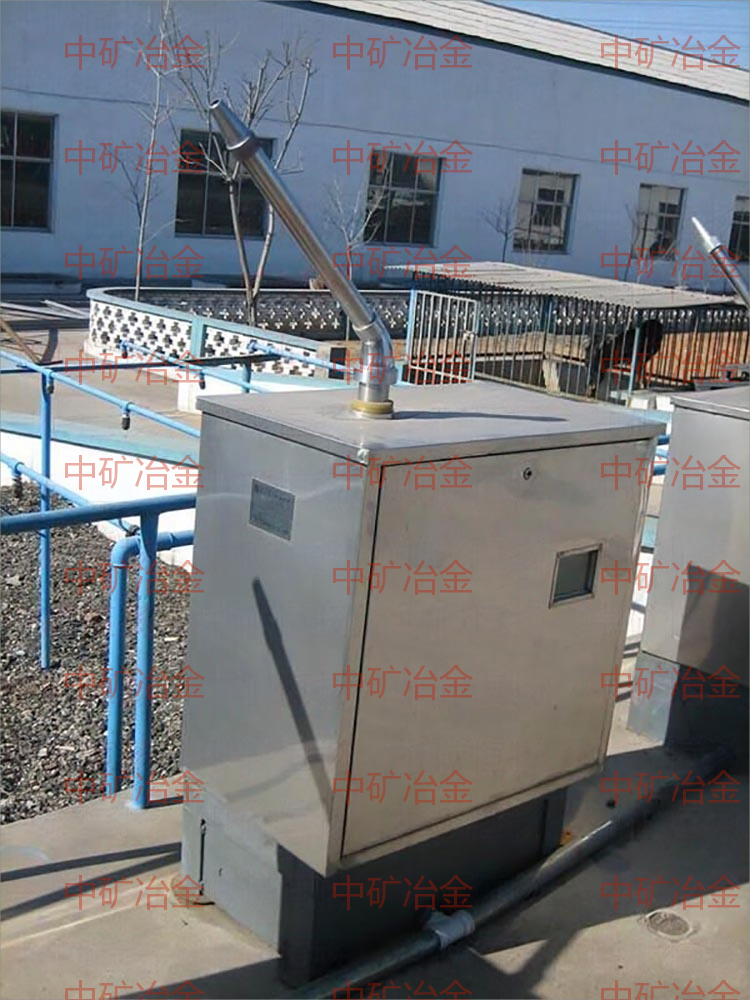

本系統采用SIEMENS公司的CPU315－2DP做主站，利用中繼器分成兩個網段，通過PROFIBUS-DP網線，與堆場內的3個帶有EM277通訊模塊的CPU224遠程子站相連接。子站控制箱采用本公司自制的不銹鋼防雨控制箱。上位計算機由奔騰Ⅳ主機、17英寸液晶顯示器及CP5611通訊網卡組成，通過MPI網絡與CPU315-2DP主站相連，其上運行WinCC，利用WinCC做出友好的人機界面，使用鼠標控制本堆場的9臺灑水噴槍的啟、停，并顯示每臺噴槍的運行狀態。
6、具體控制描述
6.1噴槍站驅動信號
1電動閥開
2電動閥關
3噴槍擺動
6.2噴槍站反饋信號
1擺動信號
2閥開到位信號
3閥關到位信號
4遠程/機側信號
6.3上位機控制內容
上位機主要由噴槍控制畫面、報警畫面、通訊故障查詢畫面組成，各個面間可隨意切換。
1噴槍控制畫面
本畫面中，有上位手動、上位自動、上位停止三個控制按鈕，可設定三種狀態。利用每臺噴槍圖形顏色的變化，反映噴槍的啟、停狀態；電動閥的位置；遠程/機側狀態；上位選擇標記狀態。當選擇上位手動時，可使用鼠標控制每臺噴槍的啟、停，并能從每臺噴槍圖形顏色的變化來觀察噴槍的運轉狀況。當噴槍站的現場遠程/機側旋鈕打到機側位置時，該臺噴槍的圖形顯示為機側狀態，通過噴槍電控箱上的按鈕可手動開、關噴槍，此時上位機不能控制該臺噴槍。可以使用上位選擇功能對因故不能灑水的若干臺噴槍作標記，使得上位機在手動及自動狀態下不能控制這些噴槍，機側手動除外。自動灑水時，每組噴槍按時間依次啟、停，進行灑水，一輪過后，自動回到停止狀態；并可對灑水時間、每組灑水臺數進行設定。若設定噴灑組內的噴槍全部作上標記，此組灑水將全部跳過，不占用時間；設定噴灑組內的噴槍只有部分作上標記，未作標記的噴槍進行灑水，作標記的噴槍不進行灑水。當選擇停止狀態時，所有由上位機驅動的噴槍全部停止，機側手動除外。
2報警畫面
本畫面有擺動故障報警、子站通訊故障兩種報警，每種報警均有報警名稱、報警部位、報警到達日期、報警到達時間、維修方法等項目。若一臺噴槍一旦發生報警，除現場手動外，該臺噴槍不能由上位機啟動灑水，除非在上位機進行確認、消除報警狀態。
3通訊故障查詢畫面
根據實際的組網狀況，畫出上位機、主站、各個子站的網絡連接圖，通過子站圖形顏色的變化，可以反映出有通訊故障的子站。通訊正常的子站圖形顯示為綠色，有通訊故障的子站圖形顯示為紅色。
3.3控制流程圖如下
