一、項目背景
礦山運輸，經常是帶有坡度，大傾角皮帶輸送機下行或者上行運輸物料，局部最大傾角在26°左右，當皮帶重載負荷運行的時候，在停機的情況下，皮帶失速繼續運行，給生產安全工作帶來一定的隱患。大傾角皮帶輸送機必須采取速度控制措施，從而避免皮帶自行下滑運行。
二、限速原理
大傾角皮帶輸送機停止運行的時候，如果輸送帶依然有速度，或者安裝在皮帶上方的轉速傳感器檢測到下行、上行皮帶速度異常，超出正常運行速度時，即可判斷皮帶失速，此時PLC控制裝置發出指令，液壓站的電磁閥動作。限速裝置的下部液壓油缸立即動作，驅動支撐梁作回轉運動，將上皮帶頂起；同時上部油缸推動壓緊梁壓向被頂起的輸送帶，通過強力的摩擦制動迫使輸送帶停止下滑。還可以設置皮帶下行的速度，達到設定的安全速度，停止所有油缸的壓緊動作，自動恢復皮帶輸送機的運行。
輸送帶在正常運行時，皮帶在設定速度范圍內運行，限速機構不會產生制動保護動作。但此時液壓泵站是間歇式自動工作的，始終維持蓄能器工作壓力油在正常范圍內，為制動保護時刻提供充足的動力支持。
三、產品特點
1.下行皮帶限速裝置獨立于機架上方，制動時與下行皮帶機架不接觸，不損壞輸送機結構。
2.采用全斷面摩擦限速，相對柔性耐磨板擠壓，保護運輸皮帶。
3.采用液壓驅動，動力強勁充沛，最大的優點是速度快、制動力強，整個制動過程只需要2秒。
4.單臺制動力不小于300KN，比下行皮帶自有的制動力要高20倍，確保限速的效果立竿見影。中礦冶金技術團隊，還可以根據現場實際情況設置制動力，滿足現場實際需求即可。
5.中礦冶金研發的大傾角皮帶輸送機速度控制系統，最先進的一點就是采用汽車剎車ABS技術，限速瞬間對皮帶的沖擊力相對較小，同時可以根據礦山現場實際情況設置限速的范圍，從而保護皮帶的完整性。
6.我們采用先進的保護措施，對限速裝置的程序進行嚴格設置，不存在限速裝置誤動作的可能性。
四、系統配置

序號	名 稱	型號規格	數量
1	限速裝置主機	ZXS-300	1
2	液壓泵站	15-22MPa	1
3	轉速傳感器	GSD600/24	1
4	隔爆型控制箱	KXJ127	1
5	操作臺	TH15	1
6	高壓油管	φ34	根據現場
7	通迅電纜	RVVP2×1	根據現場

五、技術參數
1.系統工作電壓：控制電壓127V  主電壓660/1140V
2.額定頻率：50Hz±1%
3.符合標準：GB3836-2010  Q/HY003-2012   MT 209-1990
4.單臺額定制動力大于：300KN
5.液壓系統工作壓力范圍：15-22MPa
6.蓄能器沖壓壓力：≥9.0MPa
7.動作距離：1.0±0.2米
8.動作周期時間：≤2秒
9.設備顏色：黃色，或者甲方指定

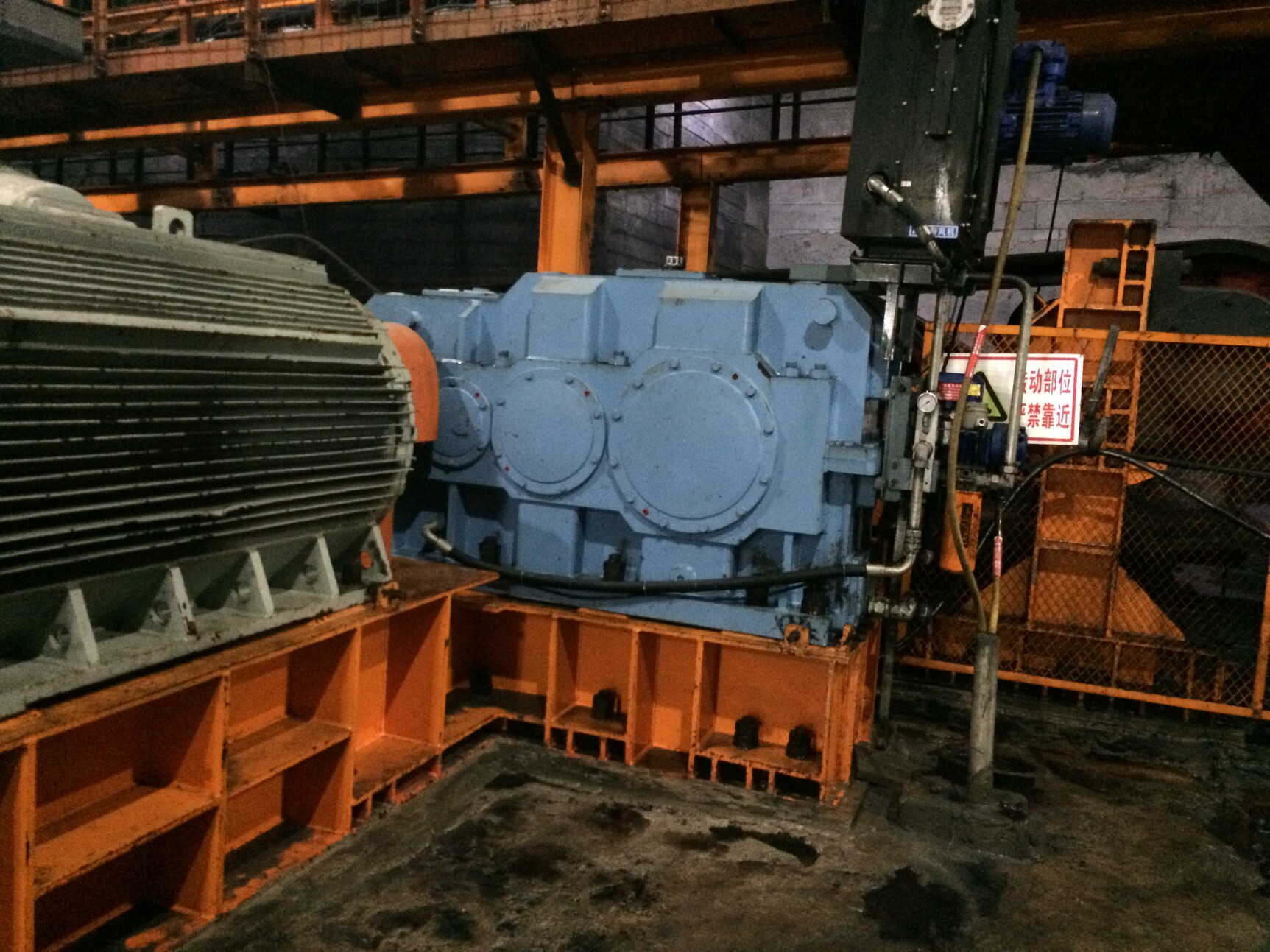

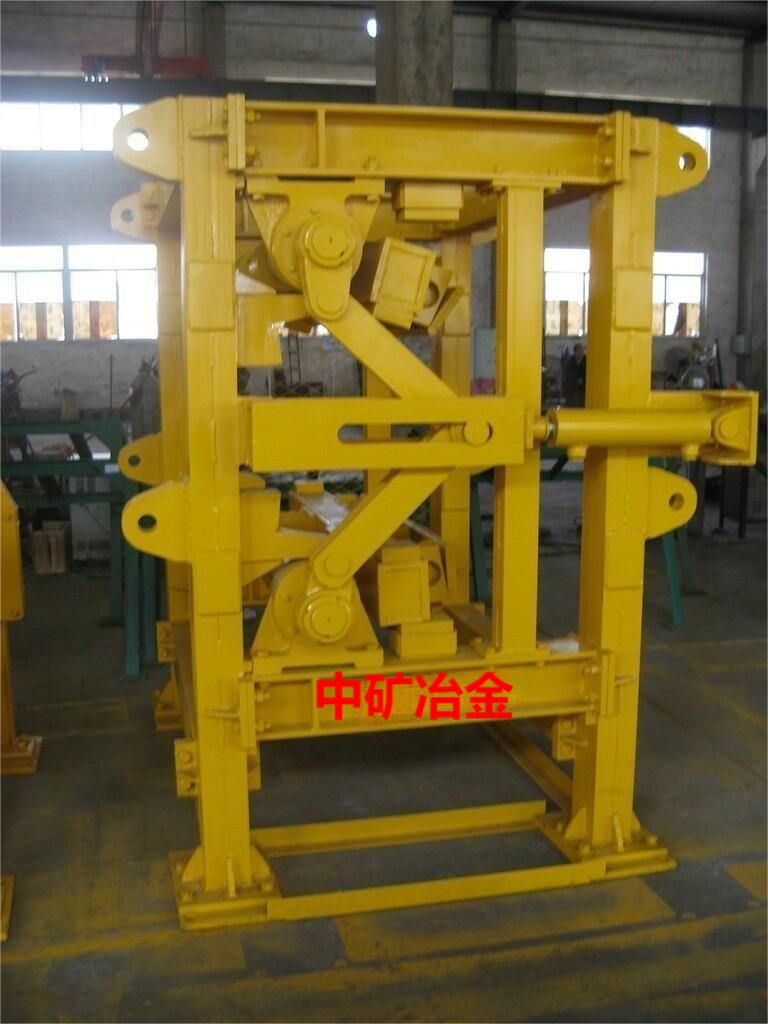

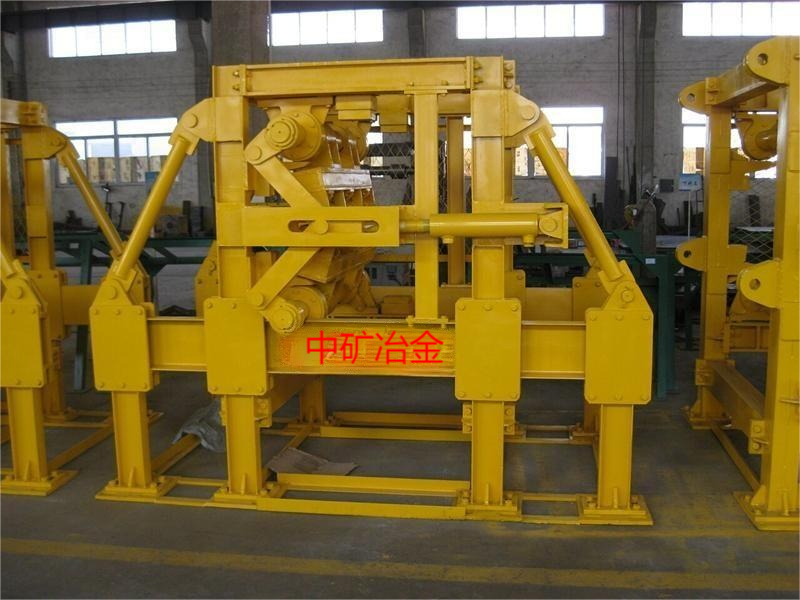

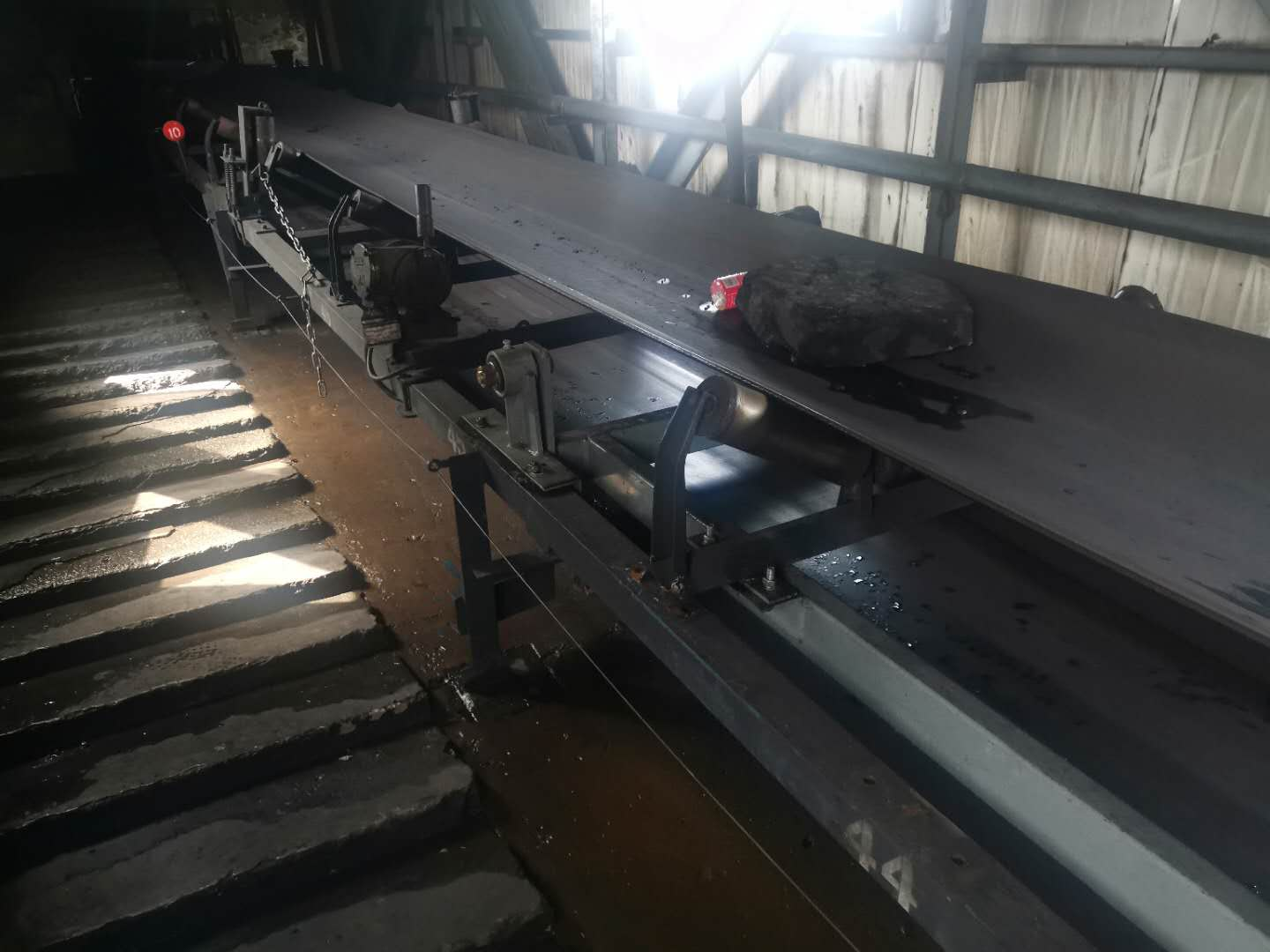

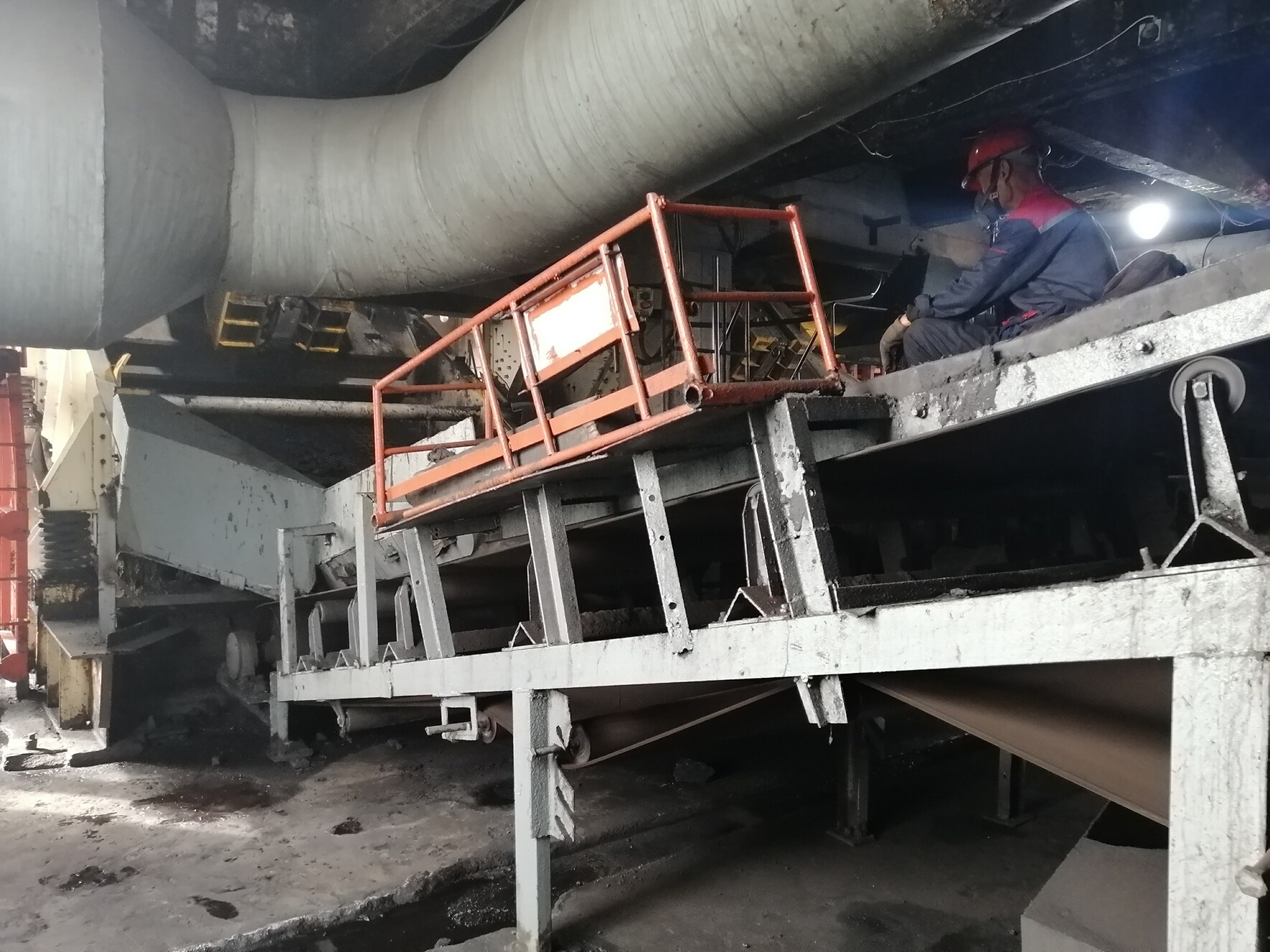

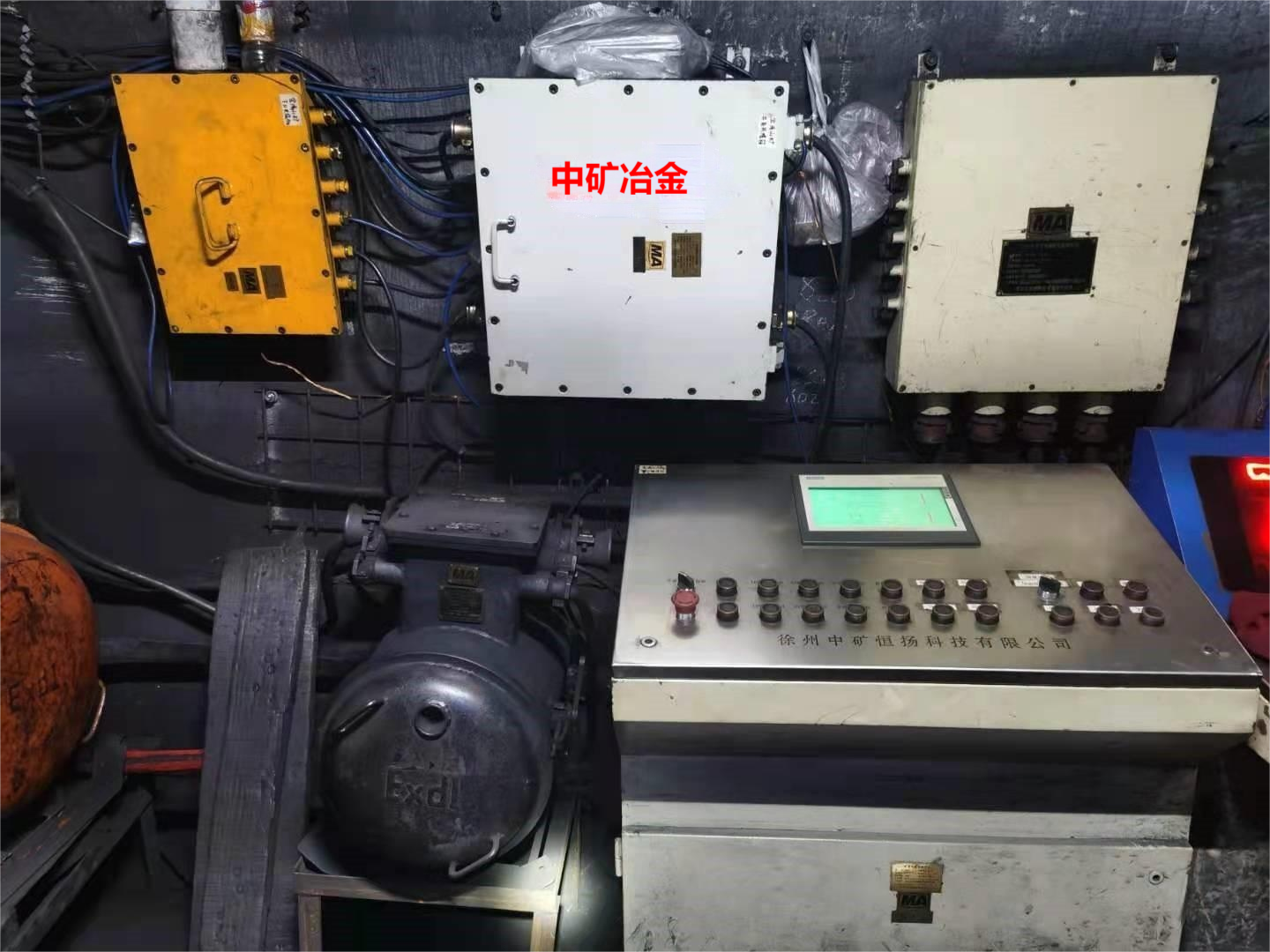

六、設備照片
